EV Akü Bakır Barası Güç Verimliliğini ve Güvenilirliğini Nasıl Artırabilir?

BirEV akü bakır baraakım dağıtımını, sıcaklık artışını, paketleme verimliliğini ve uzun vadeli pil paketi güvenilirliğini etkileyen kritik bir elektrik bağlantısıdır. Bu kılavuzda bakır malzemelerin nasıl seçileceği, iletken boyutlarının nasıl belirleneceği, sert ve esnek baraların nasıl değerlendirileceği, bağlantı direncinin nasıl yönetileceği, kaplama ve yalıtımın nasıl belirleneceği ve yaygın üretim sorunlarından nasıl kaçınılacağı açıklanmaktadır. Ayrıca mühendislerin ve satın alma ekiplerinin elektrik, mekanik ve üretim gereksinimlerini karşılayan özel baralar geliştirmelerine yardımcı olacak pratik bir kaynak bulma kontrol listesi de sağlar.

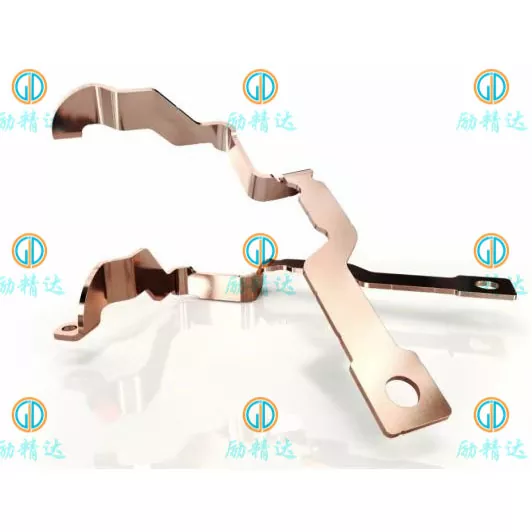

1. EV Akü Bakır Bara Nedir?

BirEV akü bakır barabir elektrikli aracın yüksek voltaj sistemindeki akü hücreleri, modüller, kontaktörler, sigortalar, akım sensörleri ve diğer bileşenler arasında elektrik enerjisini aktarmak için tasarlanmış iletken bir metal bileşendir. Akü mimarisine bağlı olarak baralar düz şeritler, şekillendirilmiş plakalar, lamine esnek iletkenler veya hassas boyut gereksinimlerine göre üretilmiş özel şekillendirilmiş düzenekler olabilir.

Geleneksel kablolamanın aksine bir bara, tanımlanmış kontak yüzeyleri ve montaj konumlarıyla kompakt, tekrarlanabilir bir akım yolu sağlayabilir. Bu, onu özellikle kullanılabilir alanın sınırlı olduğu ve elektrik bağlantılarının titreşim ve sıcaklık değişimleri altında sabit kalmasının gerektiği pil paketlerinde kullanışlı kılar.

Tipik bir EV akü sistemi birkaç bara seviyesi içerebilir:

• Hücre ara bağlantıları:Bir modül içindeki tek tek hücreleri veya hücre gruplarını bağlayın.
• Modül bağlantıları:Akü modülleri arasında akımı aktarın ve gerekli seri veya paralel konfigürasyonu destekleyin.
• Paket düzeyinde baralar:Modülleri kontaktörler, sigortalar ve çıkış terminalleri dahil olmak üzere yüksek gerilim dağıtım bileşenlerine bağlayın.
• Güç elektroniği bağlantıları:Akü sistemlerini invertörlere, DC dağıtım düzeneklerine veya diğer yüksek akım ekipmanlarına bağlayın.

Özel tasarım hücre formatına, sistem voltajına, akım profiline, bağlantı yöntemine, mevcut kurulum alanına ve güvenlik gereksinimlerine bağlıdır. Başarılı bir bara bu nedenle bir bakır parçasından daha fazlasıdır: tüm elektrik ve mekanik aksamın bir parçası olarak çalışması gereken mühendislik ürünü bir bileşendir.

2. EV Akü Sistemlerinde Bakır Neden Önemlidir?

Bakır, yüksek elektrik iletkenliğini iyi termal iletkenlik, şekillendirilebilirlik ve birçok yerleşik imalat ve yüzey bitirme işlemiyle uyumlulukla birleştirdiğinden, yüksek akım akü ara bağlantılarında yaygın olarak kullanılır.

Bu özellikler, mühendislerin elektrik kayıplarını kontrol ederken ve güvenilir bağlantıları desteklerken kompakt akım yolları geliştirmelerine yardımcı olur. Ancak bakır tek başına iyi performansı garanti etmez. Boyutlar, bağlantılar, soğutma koşulları, yalıtım ve üretim kalitesi de dikkate alınmalıdır.

Daha düşük elektrik direnci

Elektrik direnci, akım bir iletkenden geçtiğinde ısı üretir. Düzgün boyutlandırılmış bir bakır bara, dirençli kayıpları ve voltaj düşüşünü sınırlayarak güç aktarım verimliliğinin korunmasına yardımcı olabilir. Bu fayda, özellikle küçük bir direnç artışının bile anlamlı miktarda ısı yaratabileceği yüksek akımlı akü sistemlerinde geçerlidir.

Kompakt elektrik paketleme

Pil paketleri hücreleri, soğutma bileşenlerini, yapısal destekleri, sensörleri, koruyucu cihazları ve yalıtımı sınırlı bir muhafaza içinde barındırmalıdır. Bakırın yüksek iletkenliği, tasarımcıların gerekli elektriksel ve termal sınırları karşılarken nispeten kompakt iletken kesitlerini değerlendirmelerine olanak tanır.

Uyarlanabilir imalat

Bakır levhalar, şeritler ve çubuklar bileşen tasarımına göre kesilebilir, damgalanabilir, delinebilir, bükülebilir, makinede işlenebilir ve kaplanabilir. Uygulama ve üretim kapasitesine bağlı olarak bu işlemler, özelleştirilmiş delik modelleri, şekillendirilmiş terminaller, montaj özellikleri ve karmaşık üç boyutlu şekiller üretebilir.

Potansiyel olarak iyileştirilmiş montaj tutarlılığı

İyi tasarlanmış özel bir bara, tekrarlanabilir bağlantı konumları ve montaj geometrisi sağlar. Bu, otomatik veya yarı otomatik montajı basitleştirebilir, kurulum ayarlamalarını azaltabilir ve üretim tutarlılığının iyileştirilmesine yardımcı olabilir.

3. Hangi Busbar Yapısı Uygulamanıza Uygun?

Doğru yapıyı seçmek önemli bir erken karardır çünkü kurulum alanını, esnekliği, titreşim toleransını, üretim yöntemlerini ve genel proje maliyetini etkiler. En yaygın seçenekler arasında sert bakır baralar, lamine esnek baralar ve örgülü bakır bağlantılar bulunur.

Sert bir bara ne zaman uygundur?

Terminaller sabit konumlarda kaldığında ve montaj yapısı yeterli destek sağladığında sağlam bir tasarım uygundur. Tutarlı geometrinin önemli olduğu paket düzeyinde güç dağıtımı, sigorta bağlantıları ve kompakt elektrik düzenekleri için özellikle pratik olabilir.

Esnek bir barayı ne zaman düşünmelisiniz?

Bağlantının termal genleşmeyi, üretim toleranslarını veya bileşenler arasındaki göreceli hareketi karşılaması gerektiğinde esnek bir tasarım tercih edilebilir. Lamine bakır baralar, yüksek akım kapasitesini kontrollü esnek bir bölgeyle birleştirebilir, ancak terminal alanları ve izolasyon geçişleri hala dikkatli mühendislik gerektirir.

Her iki yapıyı da seçmeden önce tüm kurulum kapsamını, hareket gereksinimlerini, montaj sırasını, servis erişimini ve elektrik yükünü değerlendirin. Alet erişimi, bağlantı elemanı açıklığı veya üretim toleransları dikkate alınmadığı takdirde, CAD modeline uyan bir tasarımın kurulumu yine de zor olabilir.

4. Bakır Malzemeyi Nasıl Seçmelisiniz?

Malzeme seçimi iletkenliği, şekillendirme davranışını, birleştirme uyumluluğunu, yüzey işlemini ve maliyeti etkiler. Uygun kalite, yalnızca bakırın saflığına değil, üretim sürecine ve çalışma ortamına bağlıdır.

Öfke ve şekillendirme gerekliliklerini göz önünde bulundurun

Malzemenin temperlenmesi mukavemeti, sünekliği, bükülebilirliği ve geri esnemeyi etkiler. Kalın bakırdaki sıkı bir bükülme, malzemenin durumu ve bükülme yarıçapının uygun olmaması durumunda yüzeyin çatlamasına veya bozulmasına neden olabilir. Bir tasarım birden fazla büküm veya birbirine yakın konumlandırılmış delikler içerdiğinde, imalat incelemesi, takımlama veya seri üretim başlamadan önce riskleri belirleyebilir.

Malzemeyi birleştirme yöntemiyle eşleştirin

Cıvatalı, kaynaklı, sert lehimli ve lamine yapılar farklı gereksinimler doğurur. Örneğin, geleneksel cıvatalı bağlantı için iyi sonuç veren bir bakır kalitesi, özel bir kaynak işlemi için en iyi seçenek olmayabilir. Tedarikçi ve tasarım mühendisi, amaçlanan birleştirme yöntemiyle malzeme uyumluluğunu doğrulamalı ve gerektiğinde bitmiş bağlantıyı doğrulamalıdır.

Uluslararası kaynak kullanımı için gerekli malzeme standardını, kalitesini, kıvamını, kalınlığını ve izin verilen ikameleri belirtin. Elektrik performansının ve tekrarlanabilir üretimin doğrulanması gerektiğinde “yüksek kaliteli bakır” gibi genel bir not yetersizdir.

5. Akım, Direnç ve Isı Tasarımı Nasıl Etkiler?

Mevcut kapasite, EV akü barası tasarımında en önemli faktörlerden biridir. Ancak belirli genişlik ve kalınlıktaki her bakır şerit için geçerli olan evrensel bir akım değeri yoktur. Gerçek performans iletken geometrisine, ortam sıcaklığına, muhafaza koşullarına, soğutmaya, bağlantı direncine ve elektrik yükünün süresine bağlıdır.

Temel elektriksel ilişkileri anlamak

Bir DC sistemi için akım, güç ve voltajdan tahmin edilebilir:

Bu ilişkilerde I akım, P elektrik gücü, V voltaj, R direnç, ρ malzeme direnci, L iletken uzunluğu ve A kesit alanıdır. Denklemler, termal analiz veya testlerin yerine geçmez, tasarım hesaplamaları için bir başlangıç ​​noktası sağlar.

Kare-akım terimi özellikle önemlidir. Direnç değişmeden kalırken akım iki katına çıkarsa, dirençli güç kaybı dört kat artar. Bu, mevcut profili, görev döngüsünü ve bağlantı kalitesini kritik öneme sahip hale getirir.

Sürekli ve tepe akımını ayrı ayrı değerlendirin

EV akü sistemlerinde sürekli deşarj, kısa hızlanma zirveleri, rejeneratif frenleme ve şarj yükleri yaşanabilir. Bu çalışma koşulları farklı termal talepler yaratabilir. Kısa bir tepe noktasını tolere eden bir tasarım, sürekli olarak uygulanan aynı akım için uygun olmayabilir.

Mühendisler iletken boyutlarını tamamlamadan önce aşağıdakileri tanımlamalıdır:

• Nominal sistem voltajı ve maksimum çalışma voltajı.
• Sürekli akım, tepe akımı ve tepe süresi.
• Baranın yakınındaki ortam sıcaklığı ve beklenen çalışma sıcaklığı aralığı.
• Hem iletken hem de bağlantı noktalarında izin verilen sıcaklık artışı.
• İletken uzunluğu, mevcut kesit ve kurulum yönü.
• Soğutma koşulları, komşu ısı kaynakları ve muhafaza havalandırması.
• İzin verilen maksimum voltaj düşüşü ve ilgili koruma gereksinimleri.

Termal yolun tamamını gözden kaçırmayın

Isı, konveksiyon, radyasyon, montaj donanımı, bağlı terminaller veya yakındaki yapılar yoluyla baradan çıkabilir. Yalıtım ve kapalı bir muhafaza, ısı dağılımını değiştirebilir. Sonuç olarak, aynı bakır boyutlarına sahip iki bara, farklı düzeneklerde farklı sıcaklıklara ulaşabilir.

Sağlam bir geliştirme süreci temsili koşullar altında hesaplamayı, mühendislik incelemesini ve testi birleştirir. Güvenlik açısından kritik uygulamalar için sıcaklık artışı doğrulaması, amaçlanan malzemeleri, yüzey işlemini, sabitleme yöntemini ve kurulum ortamını yansıtmalıdır.

6. Bağlantı Arızalarını Nasıl Önleyebilirsiniz?

Yüksek kaliteli bir bakır iletken, bağlantıları kötü tasarlanmışsa yine de güvenilir performans sağlayamayabilir. Yüksek akımda, aşırı temas direnci lokal ısı üretebilir, yüzey bozulmasını hızlandırabilir, yakındaki yalıtıma zarar verebilir veya bağlantıların gevşemesine katkıda bulunabilir.

Temas yüzeylerini dikkatli bir şekilde tasarlayın

Cıvatalı bağlantılar uygun temas alanı, yüzey düzlüğü, bağlantı elemanı seçimi ve kontrollü sıkma kuvveti gerektirir. Delik konumu, çapak, deformasyon, kirlenme ve uyumsuz yüzey kaplamalarının tümü son arayüzü etkileyebilir. Montaj spesifikasyonu, bireysel operatörün kararına bırakmak yerine ilgili cıvata torkunu veya sıkma prosedürünü tanımlamalıdır.

Kaynaklı ve lamine bağlantıları kontrol edin

Esnek lamine baralar, birden fazla bakır katmanı bağlamak için genellikle bağlı veya kaynaklı terminal bölgeleri kullanır. Bağlantı, esnek kısma zarar vermeden yeterli elektriksel sürekliliği ve mekanik bütünlüğü sağlamalıdır. Gerçek malzeme yığını için kaynak parametreleri, terminal geometrisi, ısı girişi ve muayene yöntemleri oluşturulmalıdır.

Titreşim ve termal döngü için plan yapın

Elektrikli araçlar tekrarlanan titreşim ve sıcaklık değişimleri altında çalışır. Bağlı bileşenler arasındaki termal genleşme farklılıkları, baralar ve bağlantı elemanları üzerinde baskı yaratabilir. Esnek bölümler, uygun destekler, uygun açıklıklar ve nitelikli birleştirme yöntemleri bu koşulların karşılanmasına yardımcı olabilir.

7. Kaplama ve Yalıtım Güvenliği Nasıl Artırır?

Yüzey işleme ve yalıtım, yalnızca kozmetik kaplama seçenekleri değil, işlevsel tasarım kararlarıdır. Temas davranışını, korozyon direncini, elektriksel izolasyonu, montaj tutarlılığını ve servis güvenliğini etkileyebilirler.

Temas ortamı için kaplamayı seçin

Farklı bara uygulamalarında kalay, nikel ve gümüş kaplama kullanılabilir. Kalay, maliyeti ve pratik kontak özellikleri nedeniyle birçok elektrik kontak arayüzü için yaygın olarak düşünülür. Nikel belirli sıcaklık veya çevresel gereksinimler için uygun olabilirken gümüş, elektriksel temas özelliklerinin ek maliyeti haklı çıkardığı durumlarda düşünülebilir.

Nihai seçimde eşleşen terminal, çalışma sıcaklığı, nem, kirlenme, korozyona maruz kalma, temas basıncı ve geçerli ürün gereklilikleri dikkate alınmalıdır. Kaplama kalınlığı, kapsama alanı, maskeleme ve inceleme kriterleri, işlevselliği etkiledikleri yerde belirtilmelidir.

Yalıtımı sistem voltajına göre belirtin

Tasarıma bağlı olarak baralarda ısıyla daralan borular, polimer kılıflar, kalıplanmış kapaklar, epoksi kaplamalar veya diğer mühendislik yalıtım sistemleri kullanılabilir. Her çözümün sıcaklık direnci, dielektrik performansı, mekanik koruma ve üretilebilirlik açısından farklı gereksinimleri vardır.

Yüksek gerilim düzenekleri ayrıca uygun kaçak ve açıklık mesafeleri gerektirir. Bu mesafeler geçerli güvenlik çerçevesine, çalışma voltajına, yalıtım düzenlemesine, çevre koşullarına ve ürün yapısına bağlıdır. Bunlar genel bir bara tablosundan seçilmek yerine sorumlu tasarım mühendisi tarafından oluşturulmalıdır.

Yalıtım aynı zamanda dirsekler, kontak pencereleri, sabitleme alanları ve montaj aletleriyle de uyumlu olmalıdır. Kötü tanımlanmış açıkta kalan metal alanlar, tutarsız manuel düzeltmeye, kazara hasara veya elektrik korumasının azalmasına neden olabilir.

8. Hangi Üretim Süreçleri Tutarlı Kaliteyi Sağlar?

Üretim kalitesi malzemenin, takımların, şekillendirme sırasının, yüzey bitirmenin ve denetim planının birlikte ne kadar iyi çalıştığına bağlıdır. En uygun süreç bileşen geometrisine, malzeme kalınlığına, tolerans gerekliliklerine, prototip miktarına ve beklenen üretim hacmine bağlıdır.

Adım 1: Tasarım ve üretilebilirlik incelemesi

Üretimden önce üretici çizimi, malzeme özelliklerini, delik konumlarını, büküm geometrisini, temas alanlarını, kaplama bölgelerini ve yalıtım gereksinimlerini gözden geçirmelidir. Bu inceleme, maliyeti artırabilecek veya kalite riskleri oluşturabilecek özelliklerin belirlenmesine yardımcı olur.

Adım 2: Malzeme hazırlama ve kesme

Bakır levha, şerit veya çubuk, onaylanmış malzeme spesifikasyonuna göre hazırlanır. Lazer kesim, delme, damgalama, CNC işleme veya diğer uygun yöntemler, gerekli geometri ve üretim ekonomisine göre seçilebilir.

Adım 3: Şekillendirme ve boyut kontrolü

Bükme ve şekillendirme işlemleri nihai geometriyi oluşturur. Malzemenin geri esnemesi, bükülme yarıçapı, takım doğruluğu ve delik-bükme ilişkileri montajın uyumunu etkileyebilir. Denetim planı sonuçlandırılmadan önce kritik boyutlar belirlenmelidir.

Adım 4: Birleştirme ve yüzey bitirme

Tasarıma bağlı olarak bileşen kaynaklama, terminal birleştirme, çapak alma, kaplama, temizleme veya izolasyon gerektirebilir. Her işlem seçilen bakır kalitesine ve amaçlanan çalışma ortamına uygun olmalıdır.

Adım 5: İnceleme ve doğrulama

Uygun bir kalite planı aşağıdaki kontrolleri içerebilir:

• Malzeme sertifikaları ve gelen malzeme doğrulaması.
• Kalınlığın, genişliğin, delik konumlarının, bükülme açılarının ve düzlüğün boyutsal denetimi.
• Çatlak, çapak, çizik ve yüzey kusurları açısından görsel inceleme.
• Belirtilen yerlerde kaplama kalınlığı ve kapsama kontrolleri.
• Elektrik direnci veya süreklilik kontrolleri.
• Projenin gerektirdiği durumlarda bağlantı mukavemeti, sıcaklık artışı, yalıtım veya çevresel testler.

Her bileşen her testi gerektirmez. Denetim planı parçanın işlevine, müşteri gereksinimlerine, geçerli standartlara ve risk değerlendirmesine dayanmalıdır. Otomotiv üretim kontrollerinin veya resmi yeterlilik belgelerinin gerekli olduğu durumlarda, seri üretimden önce bu beklentiler üzerinde mutabakata varılmalıdır.

9. Alıcılar Tedarik Risklerini Nasıl Azaltabilir?

Tedarik ekipleri için asıl zorluk, mühendislik gereksinimlerini karşılayan bir bileşeni rekabetçi bir toplam maliyetle elde etmektir. Yalnızca bakır ağırlığına veya dış boyutlara dayalı bir fiyat teklifi, temel üretim ve doğrulama gerekliliklerini göz ardı edebilir.

Tam bir teklif talebi hazırlayın

Açık bir RFQ, üreticinin tasarımı değerlendirmesine, üretim risklerini tanımlamasına ve uygun süreci teklif etmesine yardımcı olur. Mümkün olduğunda, aşağıdaki bilgilerle birlikte bir 2D mühendislik çizimi ve bir 3D CAD dosyası sağlayın.

Sadece birim fiyatı değil, toplam maliyeti değerlendirin

Satın alma fiyatı toplam maliyetin yalnızca bir kısmıdır. Kalıplama, malzeme kullanımı, ikincil işlemler, kaplama, yalıtım, inceleme, paketleme, teslim süresi ve mühendislik değişikliklerinin tümü proje ekonomisini etkileyebilir.

Parçanın tekrarlanan ayarlamalar gerektirmesi veya tutarsız montaj sonuçları üretmesi durumunda, daha düşük bir başlangıç ​​fiyatı sunan tedarikçi en ekonomik seçim olmayabilir. Bunun tersine, gereksiz dar toleranslar, aşırı kaplama kapsamı veya aşırı karmaşık geometri, anlamlı bir işlevsel fayda sağlamadan maliyeti artırabilir.

Üretimden önce tedarikçi yeteneklerini inceleyin

Potansiyel üreticilere malzeme tutarlılığını, kritik boyutları, çapakları, bükümleri, kaplamayı ve bitmiş parça izlenebilirliğini nasıl kontrol ettiklerini sorun. Uygun olduğu durumlarda numune veya inceleme kayıtları talep edin ve büyük bir siparişe başlamadan önce kabul kriterleri üzerinde anlaşın.

Özelleştirilmiş metal bileşenler geliştiren alıcılar için,Xiamen Lijingda Donanım Ürünleri Co., Ltd.ilgili donanım ve hassas metal ürün gereksinimleri için tedarikçi değerlendirme sürecine dahil edilebilir. EV aküsü bakır barası için sipariş vermeden önce şirketin spesifik bara üretim yeteneklerini, malzeme seçeneklerini, mevcut birleştirme ve bitirme işlemlerini, kalite belgelerini ve amaçlanan uygulamayla ilgili deneyimini onaylayın.

En etkili kaynak bulma süreci, mühendislik ve satın alma ekiplerini erkenden bir araya getirir. Elektrik gereksinimleri, çizimler, üretim yöntemi ve kabul kriterleri teklif öncesinde uyumlu hale getirildiğinde, her iki taraf da önlenebilir revizyonları azaltabilir ve prototipten üretime geçişi iyileştirebilir.
